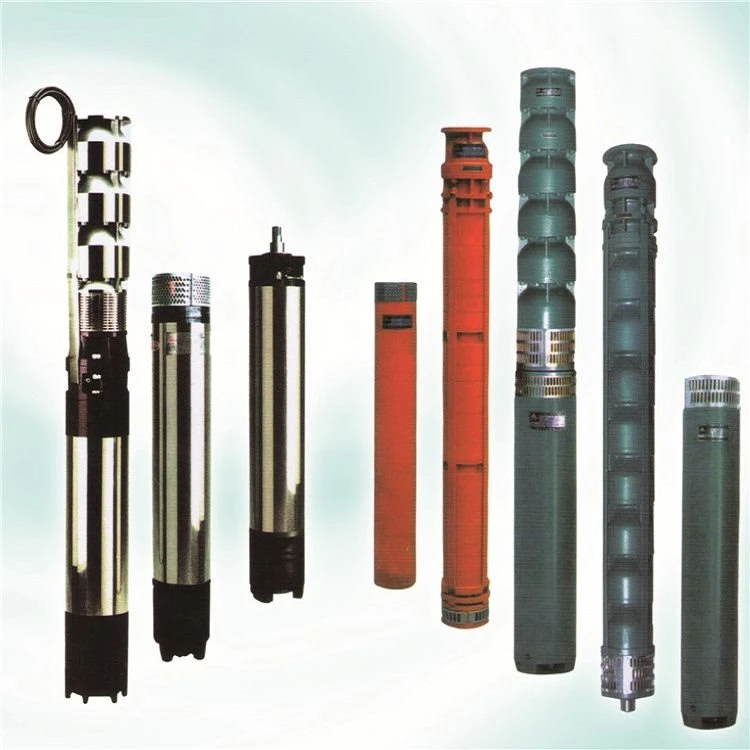

Onderdompelbare motorpomp

Dompelmotorpompen uit de QJ(R)-serie zijn een voorbeeld van een energiebesparend product dat voldoet aan NEMA of nationale normen. Het is het primaire apparaat om water uit diepe putten te halen.

De QJ(R)-serie dompelpompset bestaat uit een YQS-type dompelmotor en een QJ(R) dompelpomp, die aan elkaar zijn gekoppeld om in een diepe put te werken. Een bedieningspaneel met functies voor overbelasting, kortsluiting, fase-uitval en andere beveiligingsfuncties bedient het pompaggregaat. Bij de put is een bedieningspaneel geplaatst.

De kom en waaier van de dompelpomp uit de QJ(R)-serie zijn op de as vergrendeld met spantangen of spieën, en de segmenten zijn verbonden en op hun plaats gehouden door bouten of platte bevestigingsmiddelen. Bovenop de pomp is een terugslagklep gemonteerd; de onderpomp heeft geen terugslagklep.

De rotor wordt in lijn gehouden door een watersmerende geleidingslager, een watersmerende lager draagt ​​de neerwaartse kracht, een zandscherm en een diafragma voor drukaanpassing vormen de structuur van het type YQS dompelmotor. Zie het bedieningshandboek van het bedieningspaneel voor het volledige elektrische principeschema, voedingsingang en aansluitschema.

Deze dompelmotorpomp heeft een basisontwerp, een compacte voetafdruk, is licht van gewicht, eenvoudig te installeren en te onderhouden, werkt betrouwbaar en veilig, is zeer efficiënt, enz.

Door water van onder naar de oppervlakte te brengen, wordt het vaak gebruikt bij irrigatie van boerderijen, watertoevoer-afvoersystemen voor fabrieken en mijnen, en om mensen en dieren van drinkwater te voorzien op plateaus of heuvelachtige locaties. Het kan de plaats innemen van een diepe bronpomp met lange schacht en heeft het voordeel van een hoge opvoerhoogte die laatstgenoemde niet kan. Door het materiaal aan te passen kan deze pomp ook gebruikt worden voor bron- en zeewater. De laagste frequentie die kan worden gekozen als de pomp via frequentieoverdracht wordt gebruikt, mag niet lager zijn dan 25 Hz. Als de set pompen gebruikt in

Verrichtingsmilieu:

1. Driefasig, 50 Hz, 380 V-415V, 5 procent, wisselstroombron. Geef vóór de bestelling eventuele extra stroombronnen op.

2. Gedestilleerd water moet worden gebruikt om de motor te vullen (of schoon water).

3. Het pompaggregaat dient onder de dynamische waterspiegel te zijn gezonken met een minimale afstand van 3 meter tussen de motor en de bodem van de put. De onderwaterdiepte van het pompaggregaat mag echter niet dieper zijn dan 70 meter.

4. Het water mag niet boven de 30 graden worden verwarmd.

5. De gewichtsverhouding van vaste stoffen mag niet hoger zijn dan 0,01 procent.

6. De PH-waarde van het water moet variëren van 6,5 tot 8,5.

7. Er mag niet meer dan 1,5 mg/l H2S in het water aanwezig zijn.

8. Water mag niet te veel chloor bevatten.
